PROGRAMADOR DE MICROCONTROLADORES PIC EL PICKIT 2 CLON

       ,
La siguiente es una versión del programador PICKit 2 de Microchip, este programador está basado en el esquemático que comparte microchip en el manual de su PICKit 2. con pines ICSP (In Circuit Serial Programming) y aparte de eso también  cuenta con un zócalo ZIF (Zero Insertion Force) que hace más sencilla programación en fase de prototipado y depuración.

 en un proyecto basado con los planos de palmacas.com el cual compartio su archivo en modo público.
palmacas.com
 www.editronikx.com

links de su funcionamiento del dispositivo:
https://www.youtube.com
https://www.youtube.com


link de descarga del proyecto

https://drive.google.com


como realizar el circuito impreso con el método de planchado
https://www.youtube.com
Programador de pic
PROYECTO TERMINADO EN BAQUELITA
CON MÁSCARA DE COMPONENTES
el tamaño del baquelita es de 7.5x 7.5cm .
El desarrollo de este programador no es de mi autoría, este tipo de programadores los venden en los comercios de electrónica desde hace un tiempo y yo sólo he hecho el trabajo de descargar planos y poner los pines icsp.
Programador de pic
Diagrama esquemático
Grabador de pic
Circuito impreso




Grabador de pic
Máscara de componentes

El diseño se hizo en programa de eagle .
Cualquier duda no dejen de comentar y sus pedidos.https://web.facebook.com/elcetroapl/

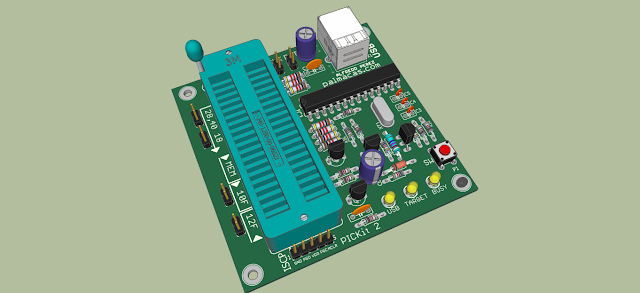

SIMULACIÓN EN 3D
https://curiosides-apl.blogspot.pe/
luego de simulación en 3D me salio asi  que les pareció?'



Grabador de pic
Programador de pic

DISPOSITIVOS SOPORTADOS


Los dispositivos soportados por el programador son los siguientes.
Dispositivos de baja gama:
  • PIC10F200, 202, 204, 206
  • PIC10F220, 222
  • PIC12F508, 509, 510, 519
  • PIC16F505, 506, 526
  • PIC16F54, 57, 59
Dispositivos de gama media. Las versiones “LF” de todos los dispositivos son soportadas:
  • PIC12F609, HV609
  • PIC12F615, HV615
  • PIC12F629, 635, 675, 683
  • PIC16F610, HV610
  • PIC16F616, HV616
  • PIC16F627, 628
  • PIC16F627A, 628A, 648A
  • PIC16F630, 631, 636, 639, 676
  • PIC16F677, 684, 685, 687
  • PIC16F688, 689, 690
  • PIC16F72
  • PIC16F73, 74, 76, 77
  • PIC16F722
  • PIC16F723, 724, 726, 727
  • PIC16F716
  • PIC16F737, 747, 767, 777
  • PIC16F785, HV785
  • PIC16F84A, 87, 88
  • PIC16F818, 819
  • PIC16F870, 871, 87
  • PIC16F873, 874, 876, 877
  • PIC16F873A, 874A, 876A, 877A
  • PIC16F882, 883, 884, 886, 887
  • PIC16F913, 914, 916, 917
  • PIC16F946
Dispositivos de la linea PIC18F:
  • PIC18F242, 252, 442, 452
  • PIC18F248, 258, 448, 458
  • PIC18F1220, 1320, 2220, 2320
  • PIC18F1230, 1330
  • PIC18F2221, 2321
  • PIC18F2331, 2410, 2420, 2431
  • PIC18F2423
  • PIC18F2450, 2455, 2458, 2480
  • PIC18F2510, 2515, 2520, 2523
  • PIC18F2525
  • PIC18F2550, 2553, 2580, 2585
  • PIC18F2610, 2620, 2680
  • PIC18F2682, 2685
  • PIC18F4220, 4221
  • PIC18F4320, 4321, 4331
  • PIC18F4410, 4420, 4423
  • PIC18F4431, 4450, 4455
  • PIC18F4458, 4480
  • PIC18F4510, 4515, 4520, 4523
  • PIC18F4525, 4550, 4553, 4580
  • PIC18F4585
  • PIC18F4610, 4620, 4680
  • PIC18F4682, 4685
  • PIC18F6310, 6390, 6393
  • PIC18F6410, 6490, 6493
  • PIC18F6520, 6525, 6527, 6585
  • PIC18F6620, 6621, 6622, 6627
  • PIC18F6628, 6680
  • PIC18F6720, 6722, 6723
  • PIC18F8310, 8390, 8393
  • PIC18F8410, 8490, 8493
  • PIC18F8520, 8525, 8527, 8585
  • PIC18F8621, 8620, 8622, 8627
  • PIC18F8628, 8680
  • PIC18F8720, 8722, 8723
  • PIC18F24J10, F25J10, F44J10, F45J10
  • PIC18LF24J10, LF25J10, LF44J10, LF45J10
  • PIC18F24J11, F25J11, F44J11, F45J11
  • PIC18LF24J11, LF25J11, LF44J11, LF45J11
  • PIC18F26J11, F46J11
  • PIC18LF26J11, LF46J11
  • PIC18F24J50, F25J50, F44J50, F45J50
  • PIC18LF24J50, LF25J50, LF44J50, LF45J50
  • PIC18F26J50, F46J50
  • PIC18LF26J50, LF46J50
  • PIC18F63J11, 63J90, 64J11, 64J90
  • PIC18F65J10, 65J11, 65J15
  • PIC18F65J50, 65J90
  • PIC18F66J10, 66J11, 66J15, 66J16
  • PIC18F66J50, 66J55, 66J60, 66J65
  • PIC18F67J10, 67J11, 67J50, 67J60
  • PIC18F83J11, 83J90, 84J11, 84J90
  • PIC18F85J10, 85J11, 85J15, 85J50
  • PIC18F85J90
  • PIC18F86J10, 86J11, 86J15, 86J16
  • PIC18F86J50, 86J55, 86J60, 86J65
  • PIC18F87J10, 87J11, 87J50, 87J60
  • PIC18F96J60, 96J65
  • PIC18F97J60
  • PIC18F13K50, 14K50
  • PIC18F24K20, 25K20, 26K20
  • PIC18F44K20, 45K20, 46K20
Dispositivos de la linea PIC24:
  • PIC24FJ16GA002, 16GA004
  • PIC24FJ32GA002, 32GA004
  • PIC24FJ48GA002, 48GA004
  • PIC24FJ64GA002, 64GA004
  • PIC24FJ64GA006, 64GA008, 64GA010
  • PIC24FJ64GB106, 64GB108, 64GB110
  • PIC24FJ96GA006, 96GA008, 96GA010
  • PIC24FJ128GA006, 128GA008, 128GA010
  • PIC24FJ128GA106, 128GA108, 128GA110
  • PIC24FJ128GB106, 128GB108, 128GB110
  • PIC24FJ192GA106, 192GA108, 192GA110
  • PIC24FJ192GB106, 192GB108, 192GB110
  • PIC24FJ256GA106, 256GA108, 256GA110
  • PIC24FJ256GB106, 256GB108, 256GB110
  • PIC24HJ12GP201, 12GP202
  • PIC24HJ16GP304
  • PIC24HJ32GP202, 32GP204
  • PIC24HJ32GP302, 32GP304
  • PIC24HJ64GP202, 64GP204
  • PIC24HJ64GP206, 64GP210, 64GP506
  • PIC24HJ64GP502, 64GP504, 64GP510
  • PIC24HJ128GP202, 128GP204
  • PIC24HJ128GP206, 128GP210, 128GP306
  • PIC24HJ128GP310
  • PIC24HJ128GP502, 128GP504
  • PIC24HJ128GP506, 128GP510
  • PIC24HJ256GP206, 256GP210, 256GP610
Dispositivos de la linea PIC30:
  • dsPIC30F1010
  • dsPIC30F2010, 2011, 2012
  • dsPIC30F2020, 2023
  • dsPIC30F 3010, 3011, 3012
  • dsPIC30F3013, 3014
  • dsPIC30F4011, 4012, 4013
  • dsPIC30F5011, 5013, 5015, 5016
  • dsPIC30F6010A, 6011A, 6012A
  • dsPIC39F6013A, 6014A, 6015
