RELOJ DIGITAL EN TIEMPO REAL CON ALARMA

RELOJ DESPERTADOR EN TIEMPO REAL.

En esta ocasión quiero compartir con  Uds. el reloj digital con AT89c52 y DS1307 que lleva su propia batería y un cristal,  para que no se pierda la configuración de los pulsos en tiempo real este integrado está en comunicación con el integrado AT89C52, un integrado muy Económico que existe en el mercado, las características que posee este proyecto son leds 7 segmentos AC los cuales están multiplexados para que puedan mostrar las horas minutos y segundos.
su panel de configuración está en los botones, que lleva la tarjeta pcb; con respecto a los displays son packages especiales con 10 pines pero con 2 dígitos de ánodo común y cada dígito está conectado con transistor y su base de transistor está la resistencia limitadora. además lleva alarma,  la entrada DC es de 5v hasta 12V. para los 5V esta el micro usb, pero si desea usar con 12v esta el conector tipo jack DC .

pronto su link de descarga. un adelanto los dejare por aca.

este es un diseño en cadsoft eagle  simulado en 3d google skutchup. su codigo hex y su circuito impreso proximamente para que puedan descargar.
pronto mas detalles

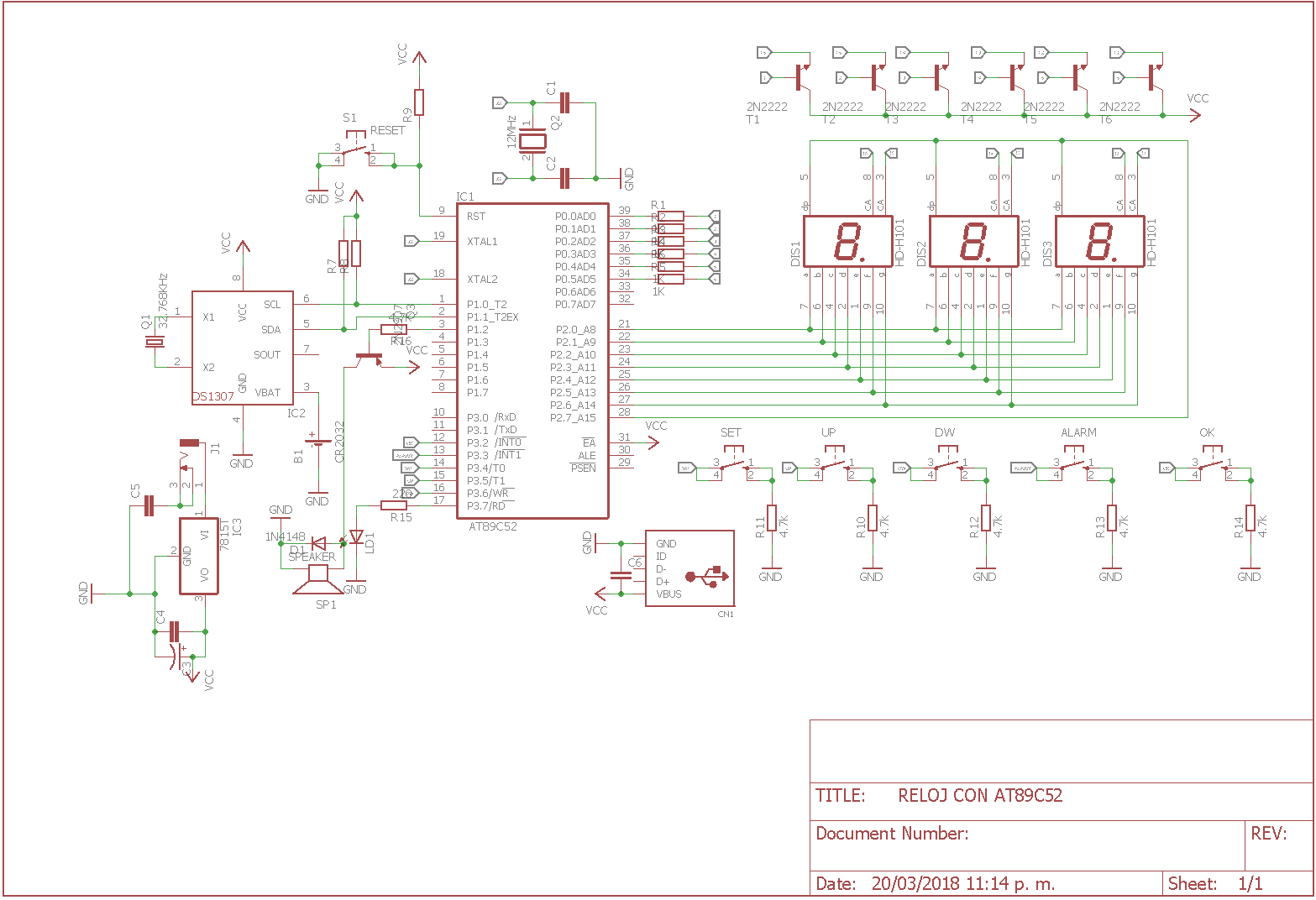

Su diagrama esquemático  realizado en cadsoft EAGLE

reloj en tiempo real

circuito impreso del reloj en tiempo real el archivo contiene las diagramas pcb y en pdf  y mas importante su codigo hex.

 link de descarga
